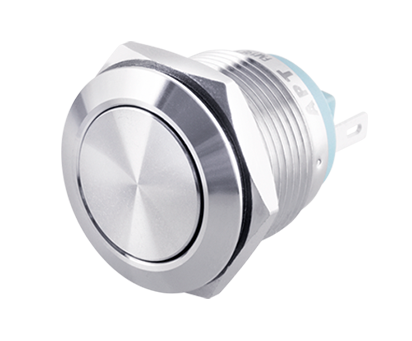

FM*E（Φ16mm）
FM*E系列按鈕（基礎型）安裝孔徑多樣化，產品樣式豐富，規格系列齊全。防護等級IP65，環狀或點狀帶燈樣式，雙向?qū)ńY(jié)構LED,使用無需區分正負極性。螺釘接線或插片接線方式可供選擇，Ф22/Ф25可選配標準帶線連接座，觸點類型多樣，最多可達2NO 2NC。
重要參數
-
安裝孔徑
Ф12、Ф16、Ф19、Ф22、Ф25、Ф30
-
電壓等級
AC/DC 6V/12V/24V/36V/48V/110V/220V
-
頭部形狀
平圓形，高圓形、圓弧形
-
防護等級
IP65
-
防撞等級
IK10
產品特點
技術參數
主要參數
|
額定絕緣電壓 |
250V |
|
工頻耐受電壓 |
1500V AC，50Hz，1min |
|
機械壽命 |
自復100萬次 |
|
電氣壽命 |
自復20萬次 |
|
環境溫度 |
-25°C~+55°C |
|
儲存溫度 |
-40°C~+70°C |
|
符合標準 |
GB14048.5、IEC60947-5 |
|
防護等級 |
IP65 |
|
總長度 |
Max 25mm |
|
面板前厚度 |
平頭約1.5mm，高頭約3.5mm，弧頭約2.5mm |
|
面板厚度 |
1-6mm |
|
約定發熱電流 |
5A |
|
額定沖擊耐受電壓 |
2500V |
|
絕緣電阻 |
100MΩ |
|
觸點接觸電阻(初始值) |
≤50MΩ |
|
各使用類別下的額定電壓/電流 |
24V/3A，110V/1A，220V/0.5A |
|
觸點類型 |
1NO |
|
觸點材質 |
銀合金 |
|
操作行程 |
約2mm |
|
操作壓力 |
≤5N |
|
觸點最小適用負載 |
5V AC/DC 5mA |
|
耐振動 |
10-50Hz，振幅1.5mm |
|
抗沖擊性 |
10g |
|
工作環境濕度 |
45~90%RH |
|
貯存環境濕度 |
45~90%RH |
|
防撞等級 |
IK10 |
|
外殼材質 |
不銹鋼、鋁陽極氧化(訂制) |
